Prüfkörper und Normale

Prüfkörper und Normale für die Messtechnik

DAkkS-kalibrierte Prüfkörper und Normale für die Koordinatenmesstechnik direkt von eumetron

Einsatz, Anwendung, Beschaffung
Wir bei eumetron verstehen uns als spezialisierter Dienstleister im Bereich der High End Kalibrierung von Prüfkörpern und Normalen sowie als Entwickler von Spezial-Software zur Überwachung und Genauigkeitssteigerung von Koordinatenmessgeräten.

In beiden Kategorien spielen hochwertige Prüfkörper und Normale eine elementare Rolle. Wir wissen wie wichtig ein gut gefertigter und stabiler Prüfkörper für sichere Messergebnisse ist, daher überlassen wir die Konstruktion, Fertigung und Montage von Prüfkörpern und Normalen unseren Partnern, welche sich auf diese Aufgaben spezialisiert haben.

Wir haben Vereinbarungen mit unseren Partnern über die Kalibrierung, den Wiederverkauf und die Einbindung in unsere Software-Pakete geschlossen. Durch diese Vereinbarungen sind wir in der Lage, für die meisten Prüfkörper und Normale, unseren Kunden ein All-In-One Konzept anzubieten.

Unter All-In-One verstehen wir die Angebotslegung, Beschaffung, Kalibrierung und Auswertung aus einer Hand, d.h. über Ihren Partner eumetron.

Sprechen Sie uns gerne direkt an, gemeinsam mit Ihnen definieren wir den für Sie am besten geeigneten Prüfkörper und Normal.

Ihr Nutzen:
  • Richtigkeit der Messergebnisse absichern
  • Veränderungen im Messkopfsystem und der Maschinengeometrie schnell und sicher erkennen (z.B. nach Kollision)
  • Auditsicherheit durch regelmäßige Checks

Eine Reduzierung der Messunsicherheit trägt direkt zur Erhöhung der nutzbaren Fertigungstoleranz und somit zur Reduzierung Ihrer Fertigungskosten bei.

Die Prüfkörper im Detail

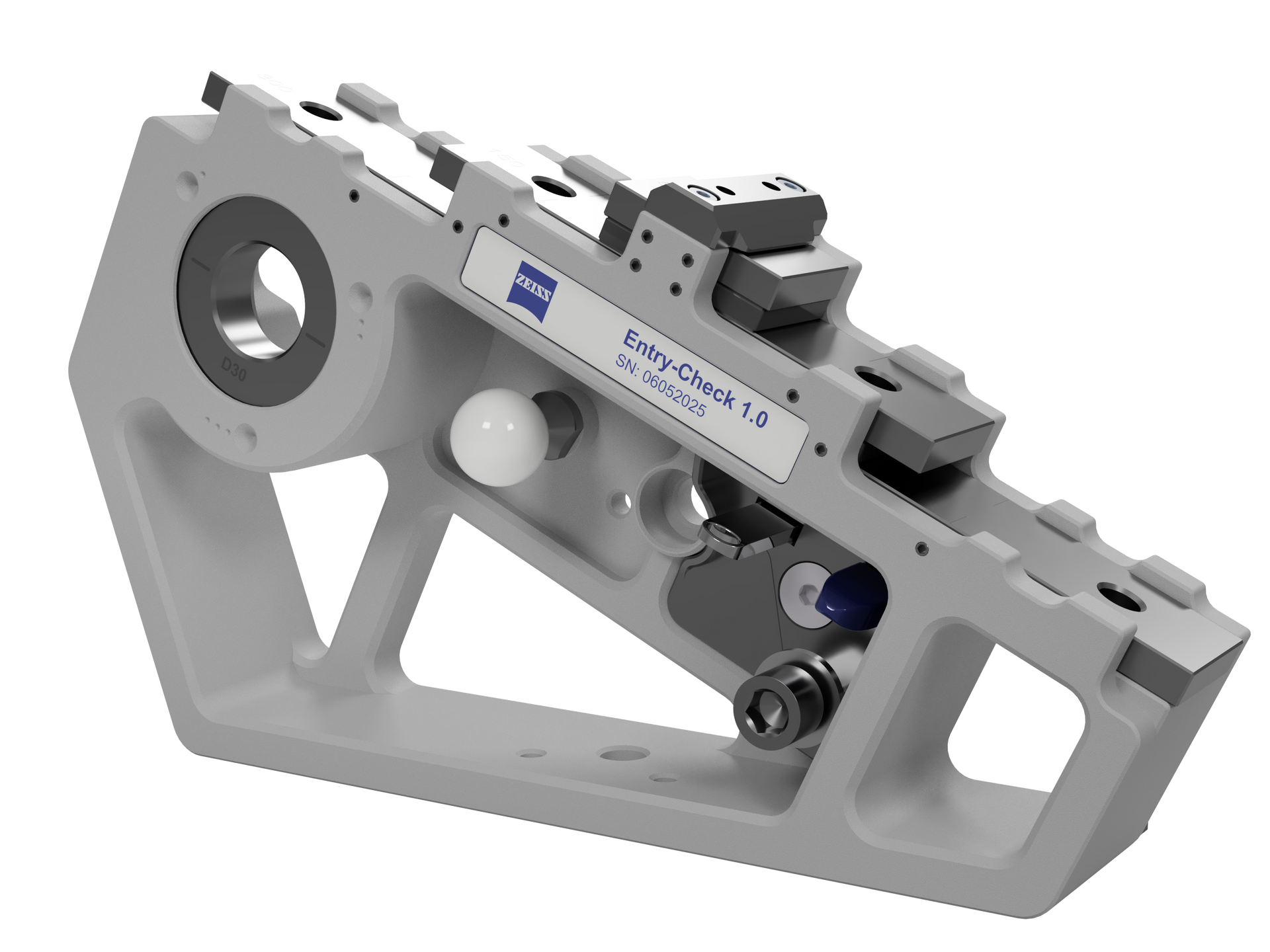

PRÜFKÖRPER ENTRY-CHECK

Kurzbeschreibung des Prüfkörpers
Der Entry-Check ist eine Einsteigervariante, welche mit drei kalibrierten Parallelendmaßen versehen ist. Durch die Messung erhält der Anwender ein besseres Gefühl zur Leistungsfähigkeit seines Koordinatenmesssystems. Der Entry-Check eignet sich jedoch nicht um detailliertere Analysen durchzuführen.

Ihre Vorteile:
  • Kostengünstige Anschaffung
  • Detaillierte Beschreibung des Prüfplans in der zugehörigen Software
  • Einfaches und schnelles Monitoring von Veränderungen Ihres Koordinatenmesssystems
  • Abgleich der festgestellten Abweichungen mit den MPE-Vorgaben des KMG-Herstellers
  • für das jeweilige Messsystem und Messkopfsystem
  • Kostenreduzierung durch Reduzierung von Ausfallzeiten
  • Bereitstellung der Prüfpläne über die Auswertesoftware

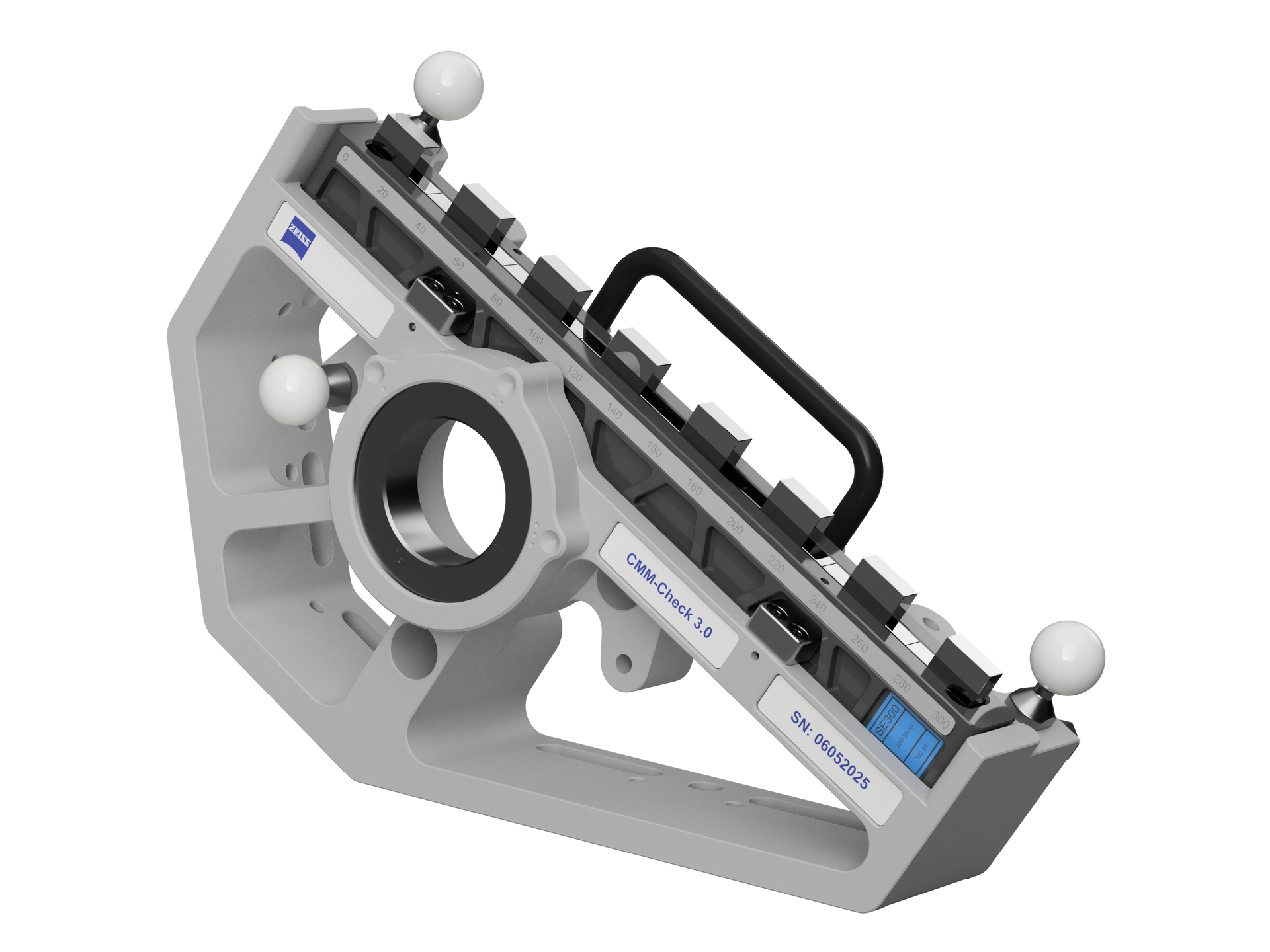

PRÜFKÖRPER I.O.360-CHECK - MEDIUM

Kurzbeschreibung des Prüfkörpers
Der I.O.360 Check medium wurde so konzipiert, dass er alle Merkmale beinhaltet, um die DIN EN ISO 10360 weitestgehend zu erfüllen. Er besteht aus einem kalibrierten Stufenendmaß, einem kalibriertem Präzisionsring Ø 50 mm, einer kalibrierten Präzisionskugel Ø 25 mm, sowie optional zwei weiteren kalibrierten Ø 25 mm Präzisionskugeln zur Überwachung eines Drehtisches. Alle Normale sind DAkkS-kalibriert.
Durch das kompakte One-Piece Design sind die Normale gegen Beschädigungen geschützt. Schnelle Bestimmung der Prüfkörperlage wird durch selbstzentrierende Antastungen ermöglicht.


Ihre Vorteile:
  • Kompakter Prüfkörper für Koordinatenmesssysteme mit mittlerem Messvolumen / für mittelgroße Bauteile
  • Die komplette DIN EN ISO 10360 in einem Koffer
  • Bereitstellung ISO-konformer Prüfpläne über die Auswertesoftware
  • Einfaches und schnelles Monitoring von Veränderungen Ihres Koordinatenmesssystems
  • Abgleich der festgestellten Abweichungen mit den MPE-Vorgaben des KMG-Herstellers
  • für das jeweilige Messsystem und Messkopfsystem
  • Kostenreduzierung durch Reduzierung von Ausfallzeiten
  • Sicherstellen der Einhaltung von Herstellerspezifikationen (Voraussetzung z.B. für Messunsicherheitsberechnungen)
  • Optional verfügbar: Messkopfspezifisches Tasterset sowie Einstell- und Ausrichtehilfen

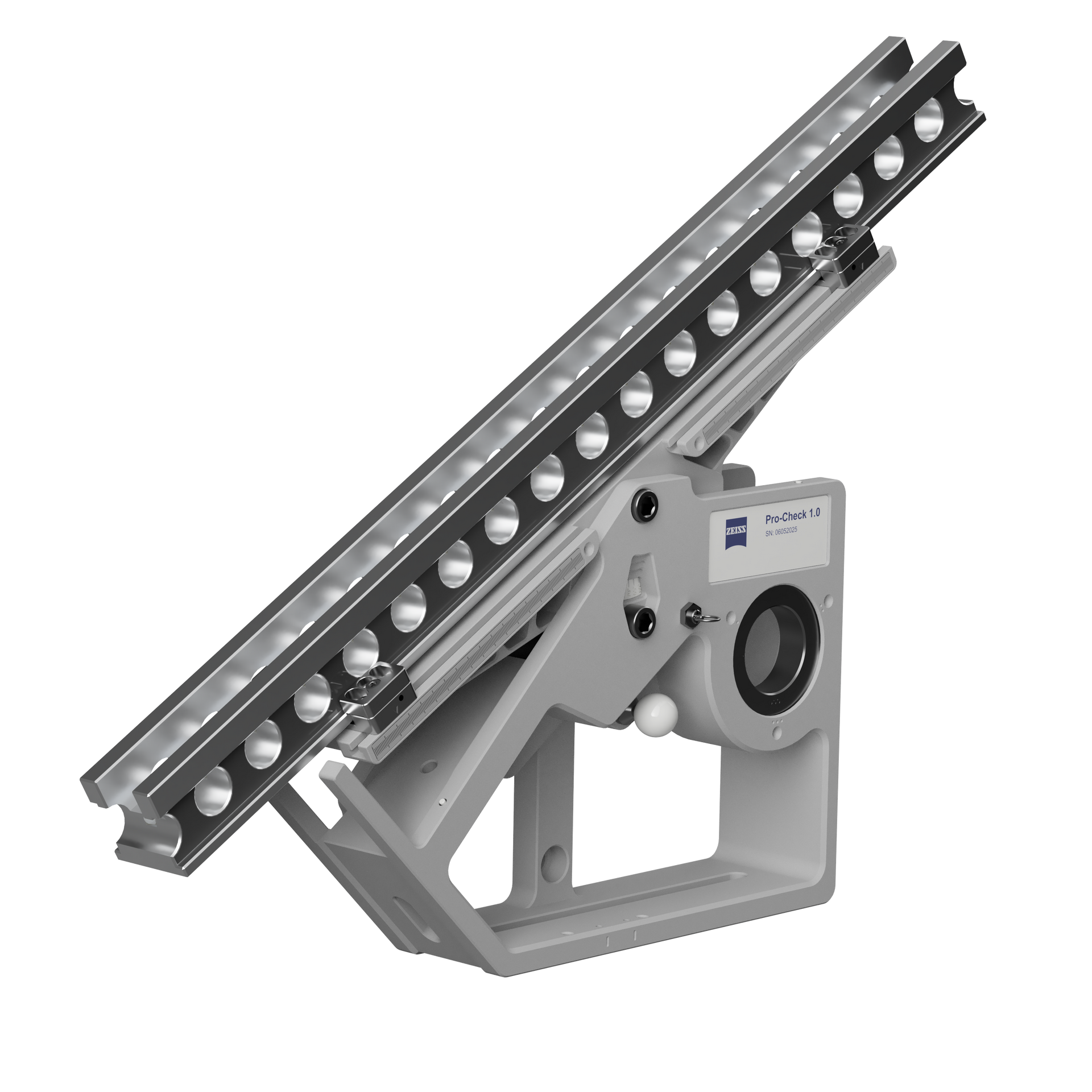

PRÜFKÖRPER I.O.360-CHECK - LARGE

Kurzbeschreibung des Prüfkörpers
Der I.O.360 Check large wurde so konzipiert, dass er alle Merkmale beinhaltet, um die DIN EN ISO 10360 weitestgehend zu
erfüllen. Er besteht aus einem kalibrierten Stufenendmaß, einem kalibriertem Präzisionsring Ø 50 mm, einer kalibrierten Präzisionskugel Ø 25 mm sowie optional zwei weiteren kalibrierten Ø 25 mm Präzisionskugeln zur Überwachung eines Rundtisches.
Alle Normale sind DAkkS-kalibriert.
Dank des innovativen Designs kann der Grundkörper für alle möglichen Messpositionen (z.B. liegend oder stehend) ohne weiteres Zubehör aufgebaut werden.


Ihre Vorteile:
  • Kompakter Prüfkörper für Koordinatenmesssysteme mit großem Messvolumen / für große Bauteile
  • Die komplette DIN EN ISO 10360 in einem Koffer
  • Bereitstellung ISO-konformer Prüfpläne über die Auswertesoftware
  • Einfaches und schnelles Monitoring von Veränderungen Ihres Koordinatenmesssystems
  • Abgleich der festgestellten Abweichungen mit den MPE-Vorgaben des KMG-Herstellers
  • für das jeweilige Messsystem und Messkopfsystem
  • Kostenreduzierung durch Reduzierung von Ausfallzeiten
  • Sicherstellen der Einhaltung von Herstellerspezifikationen (Voraussetzung z.B. für Messunsicherheitsberechnungen).
  • Nutzung bereits vorhandener Stufenendmaße möglich (KOBA / ITS)
  • Optional verfügbar: Messkopfspezifisches Tasterset sowie Einstell- und Ausrichtehilfen

STUFENENDMASS

Kurzbeschreibung des Prüfkörpers
Eindimensionaler Prüfkörper mit planparallelen Messflächen entlang einer Messlinie (neutrale Faser).


Folgende Eigenschaften zeichnen Stufenendmaße aus:
  • Nachgewiesene, sehr gute Langzeitstabilität
  • Praxisgerechtes Zubehör zur effektiven Handhabung und Optimierung der Kalibrierabläufe
  • Geeignet um Positionsabweichungen und Rechtwinkligkeitsabweichungen von Achsen in Messsystemen zu ermitteln

PRÄZISIONSRING

Kurzbeschreibung des Prüfkörpers
Durch Ermittlung der Antastabweichung können Fehler in Messkopfsystemen von Koordinatenmesssystemen nur erkannt werden, wenn die verwendeten Präzisionsringe eine minimale Rundheitsabweichung aufweisen und die Durchmesser mit kleinsten Messunsicherheiten DAkkS-kalibriert werden.


Folgende Eigenschaften zeichnen Präzisionsringe aus:
  • Spannungsfrei durch künstliche Alterung
  • Geringste Formabweichungen

PRÄZISIONSKUGEL

Kurzbeschreibung des Prüfkörpers
Durch Ermittlung der Antastabweichung können Fehler in Messkopfsystemen von Koordinatenmesssystemen nur erkannt werden, wenn die verwendeten Präzisionskugel eine minimale Rundheitsabweichung aufweisen und die Durchmesser mit kleinsten Messunsicherheiten DAkkS-kalibriert werden.


Folgende Eigenschaften zeichnen Präzisionskugeln aus:
  • Geringste Formabweichungen
  • Verschiedene Schaftdimensionen und -formen möglich

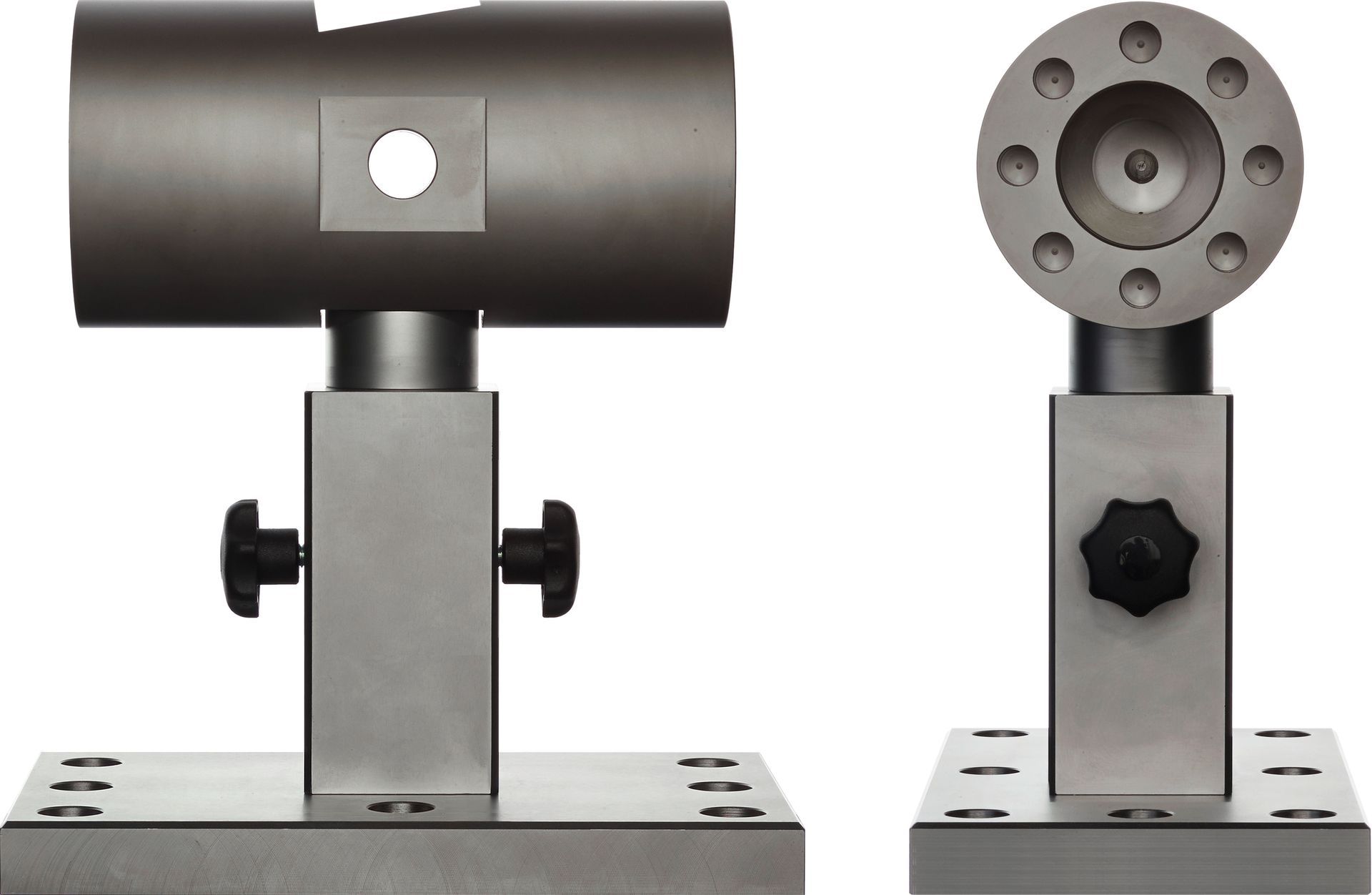

PRÜFKÖRPER MULTI-FEATURE-CHECK (MFC)

Kurzbeschreibung des Prüfkörpers
Der Multi-Feature-Check ist ein Prüfkörper zur exemplarischen Ermittlung der prüfmerkmalbezogenen Messunsicherheit und Prüfprozesseignung für nahezu alle in der Koordinatenmesstechnik vorkommenden Maß-, Form- und Lageabweichungen.
Es handelt sich um einen speziell entwickelten, universellen Prüfkörper, der DAkkS kalibriert ist und in Verbindung mit dem experimentellen Verfahren nach VDI/VDE 2617 Blatt 8 "Prüfprozesseignung von Messungen mit Koordinatenmessgeräten" bzw. VDA5 oder DIN EN ISO 15530-3 eingesetzt wird.


Ihre Vorteile:
  • Schnelle Abschätzung der erzielbaren Koordinatenmesssystem-Genauigkeit für Prüfmerkmale an Werkstücken durch
  • Vergleich mit DAkkS-kalibrierten Messwerten
  • Ermöglicht neutralen Vergleich der Genauigkeit verschiedener Koordinatenmesssysteme
  • Durch verschiedene Prüfkörpermaterialien ist der Einsatz auch auf Computertomographie-Systemen möglich

Laden Sie sich Informationen zu unseren Prüfkörpern herunter oder kontaktieren Sie uns direkt.
